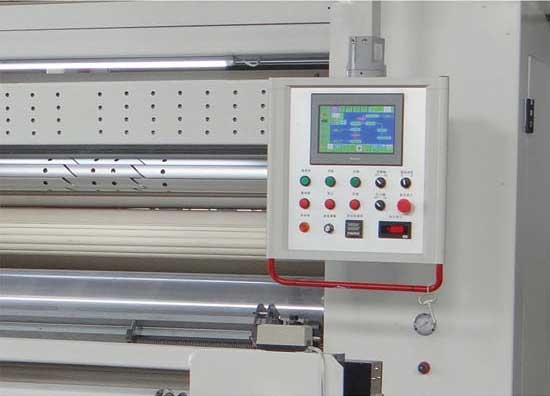

PUR热熔复合机操作控制面板说明：

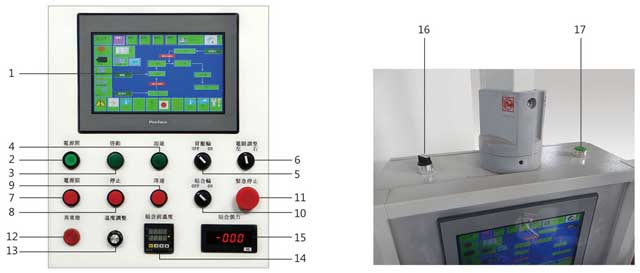

PUR热熔复合机人机触控画面配置

序号	名称	功能	备注
1	人机界面对话框	人机界面控制	注：内有机器工作时的流程参考
2	电源启动按钮	打开电源	注：电气控制箱合闸后，按下此按钮打开电源
3	设备运行启动按钮	按下设备整机运行
4	加速按钮	提高设备运行速度	注：根据工艺提高运行速度
5	背压轮开关	控制贴合背压轮	注：控制贴合背压轮，是否压进或脱离退出
6	电眼调整开关	控制纠偏电眼左右移动	注：根据布料宽度调节电眼位置
7	电源关闭按钮	关闭电源	注：停机时请关闭电源
8	停止按钮	停止设备整机运行
9	降速按钮	降低设备运行速度	注：根据工艺降低运行速度
10	贴合轮开关	控制贴合轮	注：控制贴合轮，是否压下贴合或脱离上升
11	急停开关	紧急停止键	注：生产运行时，发生异常状况时迅速按下此键，生产运行会全面停机。解除方法为：以手拨顺时针旋转按钮，则按钮会自动弹起复位。在解除停机状态前，必须先确认全线停机之异常状况已排除
12	设备异常显示灯	显示设备有无异常
13	温度调整开关	调整贴合前温度	注：当需要调整温度时使用
14	贴合前温度显示	机器控制的温度显示	注：PV区显示当前温度
15	贴合张力显示	机器控制的张力显示	注：PV区显示当前贴合张力
16	设备照明开关	设备照明灯控制
17	开机警示按钮	按下设备警铃报警	注：工作人员就位后，设备启动前请按此按钮

PUR热熔复合机操作控制面板之人机触控说明：

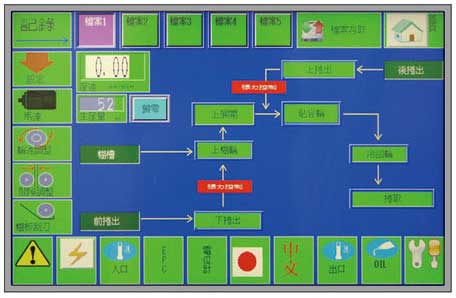

1. 当设备完成电源开启动作就绪时，人机触控荧幕上会显示出内建控制条件功能表，您可点触挑选所预变更之子目录功能表，此时画面荧幕会显示所点触挑选之子目录对话方块，您可挑选所需条件功能表，您也可在所设定之条件功能表，确定生产成熟稳定后，将此生产状态输入，成为您的一项标准生产条件功能表，内部共有五组记忆条件功能表，可供记忆重复CALL出运用。

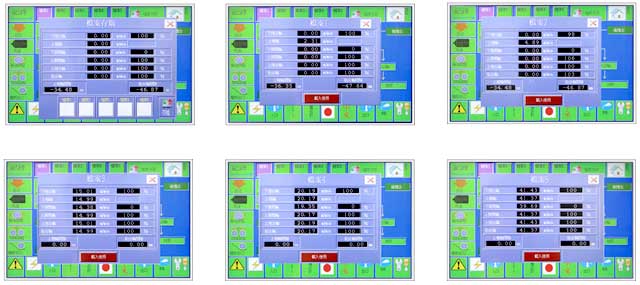

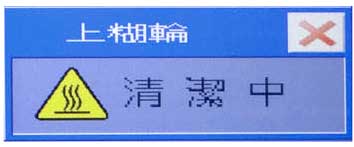

2. 功能表记忆输入方法为在确定生产状态后，点触挑选画面目录上方处“档案存取”目录上方有五组记忆功能表选择，当您点触选定功能表组别后，画面会切换为 ITEN NAME，再点触子目录上之对话方块，此时会要求您输入功能表名称，以下方之按键点触输入功能表名称，完成输入后按ENT，画面会要求您确认，在点触YES键后，画面会切换再点触“档案存取”键后,既完成功能表建档。使用时请点触“载入使用”即可。（如下图所示）
